Place of Origin:
China
ब्रांड नाम:
Stron
प्रमाणन:
IS09001; IS014001; IEC62052-11; IEC62053-21;
Model Number:
STE18-D
1. उत्पाद परिचय
एकल-चरण संचालित रेल विद्युत ऊर्जा माप मुख्य रूप से कम दबाव नेटवर्क की एकल-चरण विद्युत शक्ति को मापने के लिए उपयोग किया जाता है, एक ही समय में विद्युत दबाव, विद्युत प्रवाह, शक्ति आदि की मात्रा को माप सकता है, 433 आरएफ संचार समारोह, चयनित दूरस्थ विभाजन समारोह, उपयोगकर्ता के लिए सुविधाजनक विद्युत निगरानी, संकलन और दूरस्थ विच्छेदन नियंत्रण के साथ। वितरण बॉक्स के अंदर लचीला स्थापित किया जा सकता है, विभिन्न क्षेत्रों और विभिन्न भारों के लिए विभाजित विद्युत ऊर्जा माप को प्राप्त करता है।
उत्पाद अंतरराष्ट्रीय आईईसी 62053-21/23 और अंतर्राष्ट्रीय आईईसी 62055-31 की डिजाइन आवश्यकताओं के अनुरूप है, विशेष माप चिप, अंतरराष्ट्रीय ब्रांड के प्रमुख घटक, अंदर से बाहर तक, सभी पहलुओं में उत्पाद की उच्च सटीकता माप, उच्च विश्वसनीयता अनुप्रयोग। सभी उत्पादों का उत्पादन आईएस09001 और आईएसओ14001 मानक के अनुसार है, सुनिश्चित उत्पाद की विश्वसनीयता, स्थिरता, और इस प्रकार उत्पाद के उपयोग की अवधि को बढ़ाता है।
2. 规格参数
2.1 विद्युत घटक
| 产品型号 | एसटीडी18-बी |
| 额定 विद्युत दबाव | 230 वोल्ट |
| कामकाजी विद्युत दबाव सीमा | 70%~120% |
| आवृत्ति | 50Hz |
| 额定电流 (Ib) | 5A |
| अधिकतम विद्युत प्रवाह (Imax) | 80A |
| 起动电流 (इस्ट) | 20mA |
| 脉冲常数 | 1000imp/kWh |
| माप की सटीकता | कक्षा 1.0 |
| विद्युत विद्युत धारा की शक्ति खपत | <2W <8VA |
| विद्युत प्रवाह विद्युत की शक्ति खपत | <1VA |
| कार्य तापमान | -25°C-70°C |
| भंडारण तापमान | -40°C से 85°C |
| 通讯 | 433आरएफ |
| आकार | 143.5 मिमी × 53 मिमी × 96.5 मिमी |
| वजन | 383.5g |
| 防尘防水等级 | IP54 |
| बैटरी विद्युत दबाव | 3.3V |
| 休眠 विद्युत प्रवाह | 0.2mA |
2विद्युत चुम्बकीय संगतता
| 交流绝缘强度 | 4kV / 50Hz 承受 1min | |
| 脉冲电压1.2/50 us市电连接 | 8kV | |
| 静电放电 | 接触 रिहाई विद्युत | 8kV |
| 空气放电 | 16kV | |
| 通讯 आवृत्ति | 27 मेगाहर्ट्ज़-500 मेगाहर्ट्ज़ | 10V/m |
| 100KHz-1GHz | 30V/m | |
| 快速瞬态 धड़कन परीक्षण | 4kV | |
| 保护级别 | वर्ग II | |

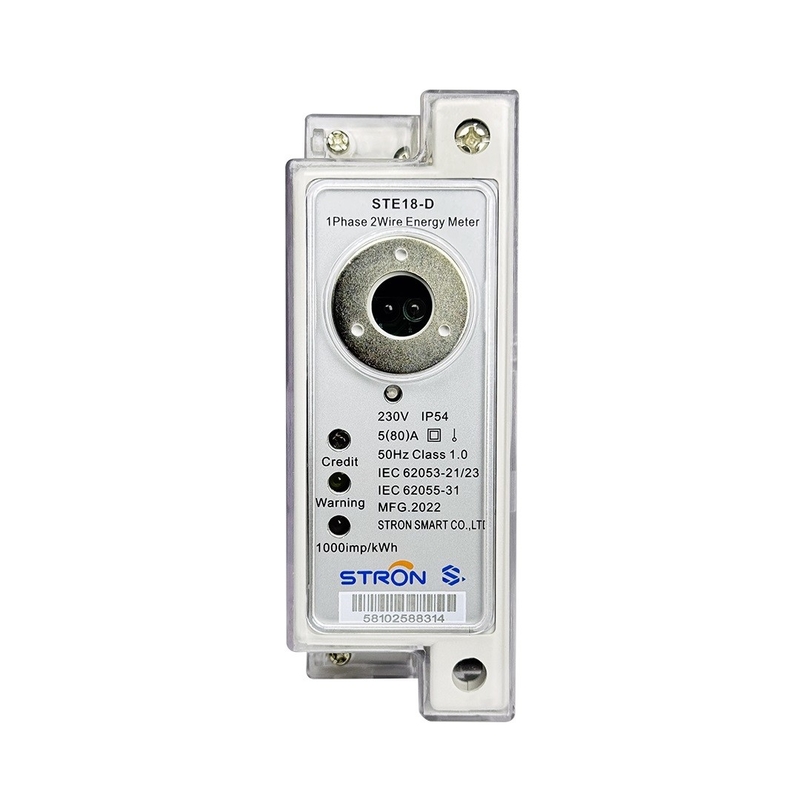

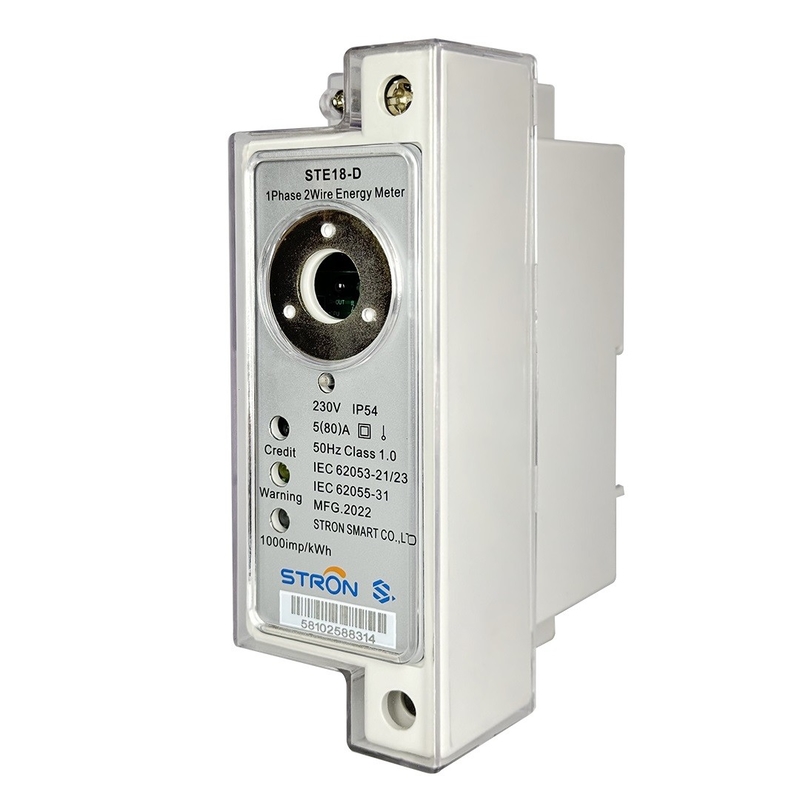

3. बाहरी रूप संरचना
1 एलईडी निर्देश दीपक:
·एलईडी निर्देशक दीपक ण ण ण ण के लिए, जब शेष राशि भरा हुआ है तो हरा प्रकाश, जब शेष राशि अपर्याप्त है तो लाल प्रकाश।
एलईडी निर्देशक दीपक ✓ चेतावनी ✓ अलार्म दीपक के लिए, जब बिजली की स्थिति में हो और शून्य समय के लिए शेष हो।
एलईडी निर्देशक दीपक 1000imp/kWh के रूप में, जब बिजली की घड़ी सामान्य रूप से काम करने के बाद चार्ज हो जाती है, तो यह चमकने लगता है, प्रत्येक चमक 1000 बार 1 डिग्री के लिए।
2 चोरी बिजली कुंजी पारदर्शी संरक्षण कवर: जब चोरी बिजली कुंजी खुलती है, तो बिजली की चादर चोरी बिजली की स्थिति में होती है,黄灯亮起.
3表号: के लिए विद्युत घड़ी की आईडी, की पहचान करने के लिए विद्युत घड़ी की भूमिका.
4. उत्पाद का आकार
|
· आकारः143.5 मिमी × 53 मिमी × 96.5 मिमी
· स्थापित करने का तरीकाः मानक 35 मिमी
|
5. 电气接线
接线端子:
·1端子为火线进端,
·2端子为火线出口,
·3端子为零线进出端;
5,6端子为脉冲端子
6. कार्य
6.1 दूरगामी संचारः

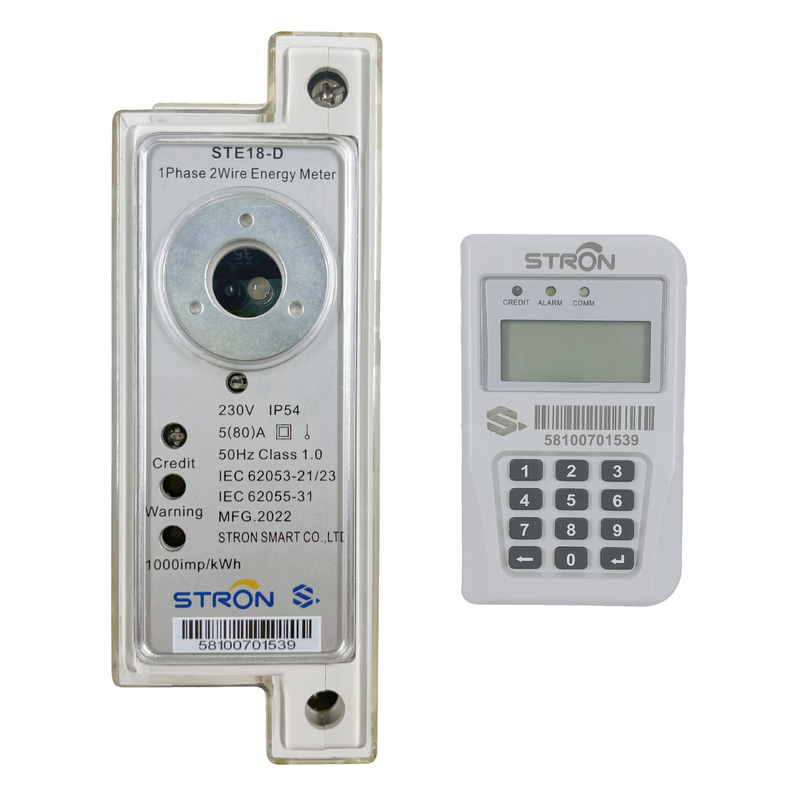

· एकल-फैम गाइड रेल टेम्पलेट आरएफ वायरलेस टेम्पलेट का समर्थन करता है, जिसमें सीआईयू का उपयोग किया जाता है, संचार दूरी 500M है; डीसीयू का उपयोग किया जाता है, संचार दूरी 1000M तक पहुंच सकती है।
·डीसीयू,सीआईयू दोनों एकल-फैम गाइड ट्रैक के लिए रिमोट कंट्रोल, इसके लिए चार्जिंग, शुद्ध चोरी, शुद्ध ऋण आदि नियंत्रण संचालन के लिए उपलब्ध हैं।
· विद्युत घड़ी एसटीएस मानक की विद्युत घड़ी है, जिसके लिए उपयोगकर्ता को 20 बिट्स के टोकन की आवश्यकता होती है ताकि विद्युत घड़ी के लिए बिक्री, शुद्ध ऋण, शुद्ध चोरी आदि संचालन हो सके।
6.2 चोरी से बचाव:
जब पारदर्शी सुरक्षा कवर खोला जाता है, तो चोरी से बचाने के लिए बिजली की कुंजी को ट्रिगर करता है, बिजली का चश्मा काट देता है और चेतावनी देता है।
6.3参数 सेटअपः
बाहरी रेड-फ्रेम संचार इंटरफ़ेस, उपयोगकर्ता इस इंटरफ़ेस का उपयोग विद्युत ऊर्जा घड़ी के लिए विशेष पैरामीटर सेटिंग्स के लिए कर सकते हैं.
6.4 परिमाण अलार्म:
जब विद्युत घड़ी शेष राशि अपर्याप्त हो जाती है, तो क्रेडिट संकेत दीपक लाल हो जाता है, जब विद्युत घड़ी शेष राशि शून्य हो जाती है, तो चेतावनी संकेत दीपक चमकता है।
7. 显示
8. परिचालन विवरण
单相导轨表出厂时已经售电10kwh,处在余额充足,处在窃电状态.
客户使用时,需要先将电能表安装好后再上电,等待电能表正常工作后使用配套的CIU输入一段20位清窃电Token电能表完成窃窃电报错消除,电表合 进入正常工作状态और फिर ग्राहक सामान्य रूप से बिजली बेच सकते हैं।
