STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स

IP54 आउटडोर मीटर बॉक्स

IP54 निविड़ अंधकार मीटर बॉक्स

STS विरोधी जंग निविड़ अंधकार मीटर बॉक्स

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

Stron

प्रमाणन:

STS Certificated

मॉडल संख्या:

STB560-A

अब बात करें
अब बात करें
उत्पाद का विवरण
गारंटी:
2 साल
उत्पाद का नाम:
प्रीपेड सौर मीटरिंग बॉक्स
बेसिक करंट (Ib):
1-5 ए
अधिकतम करंट (इमैक्स):
15-60 ए
प्रचालन तापमान:
-25 ℃ -70 ℃
स्टोरेज टेंपरेचर रेंज:
-40 ℃ -85 ℃
जलरोधक:
IP54
माप की सटीकता:
कक्षा 1.0
प्रमुखता देना:

IP54 आउटडोर मीटर बॉक्स

,

IP54 निविड़ अंधकार मीटर बॉक्स

,

STS विरोधी जंग निविड़ अंधकार मीटर बॉक्स

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
100PCS
मूल्य
Nogotiable
पैकेजिंग विवरण
डिब्बों
प्रसव के समय
30-45days
भुगतान शर्तें
टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता
5000PCS / महीने
उत्पाद का वर्णन

एसटीएस स्टैंडर्ड ऑफ-ग्रिड जीपीआरएस आईपी 54 वॉटरप्रूफ स्मार्ट प्रीपेड सोलर मीटरिंग बॉक्स

मॉडल STB560-A मीटरिंग B बॉक्स (इसके बाद M is बॉक्स के रूप में संदर्भित) बॉक्स, माप और नियंत्रण इकाई (MCU), GPRS मॉड्यूल, LORA-RF मॉड्यूल और ग्राहक इंटरफ़ेस इकाई (CIU) से बना एक बहु composed फ़ंक्शन पैमाइश समाधान है।प्रत्येक M via बॉक्स जीपीआरएस के माध्यम से सुदूर ‐ अंत सर्वरों तक पहुंच सकता है, ताकि प्रशासक M the बक्से को संचालित कर सकें और सभी मीटर की ऊर्जा खपत की जानकारी दूरस्थ रूप से पढ़ सकें।



एम-बॉक्स विश्वसनीय इन्सुलेशन, उच्च शक्ति, अच्छा ज्वलन प्रतिरोध, विरोधी, जंग, विरोधी and उम्र बढ़ने और 10 साल से अधिक के जीवनकाल के प्रदर्शन के साथ पीसी (पॉली कार्बोनेट) कवर और एबीएस बेस से बना है।यह विभिन्न निर्माण इकाइयों, आसान स्थापना, छिपे हुए केबल कनेक्शन और सुरक्षित संचालन के कई संयोजनों की सुविधाओं के साथ आवास निर्माण या नागरिक बिजली ग्रिड परिवर्तन में व्यापक रूप से इस्तेमाल किया जा सकता है।



एम operating बक्से के संचालन से और सभी मीटर की ऊर्जा खपत की जानकारी को दूरस्थ रूप से पढ़कर, यह उपयोगिता कंपनियों को बड़े पैमाने पर अपने पावर ग्रिड की प्रबंधन दक्षता में सुधार करने और प्रबंधन लागत को कम करने में मदद कर सकता है।

उपयोगकर्ताओं के लिए, उनके घरों में स्थापित CIU, LORA-RF संचार के माध्यम से M L बक्से से ऊर्जा खपत डेटा प्राप्त कर सकता है, और उपयोगकर्ताओं को प्रदर्शित कर सकता है, ताकि यह न केवल उनके लिए डेटा पढ़ने में सुविधाजनक हो, बल्कि ऊर्जा माप के विघटन से भी बचें।इस प्रकार, यह एक पूर्ण पैमाइश बॉक्स समाधान है जो ऊर्जा के माप, उपयोग और प्रबंधन को जोड़ती है।



विद्युत पैरामीटर



नाममात्र वोल्टेज 230 वी
कार्यशील वोल्टेज रेंज 70% ~ 120% अन
नाममात्र की आवृत्ति 50-60 हर्ट्ज
बेसिक करंट (Ib) 1-5 ए
अधिकतम करंट (इमैक्स) 15-60 ए
वर्तमान (Ist) शुरू 30mA
सक्रिय ऊर्जा निरंतर 800-3200 मिली / किलोवाट
माप की सटीकता कक्षा 1.0
वोल्टेज सर्किट में बिजली की खपत <2W <8VA
करंट सर्किट में बिजली की खपत <1VA
ऑपरेशन तापमान रेंज -25 ℃ -70 ℃
स्टोरेज टेंपरेचर रेंज -40 ℃ -85 ℃

इलेक्ट्रिक चुंबकीय संगतता

एसी इंसुलेशन स्ट्रेंथ 1min के दौरान 50Hz पर 4kV
आवेग वोल्टेज 1.2 / 50 हमें कनेक्शन कनेक्शन 8kV

इलेक्ट्रोस्टैटिक डिस्चार्ज



संपर्क निर्वहन 8kV
वायु का स्त्राव 16kV
विद्युत चुम्बकीय आरएफ क्षेत्र 27 मेगाहर्ट्ज -500 मेगाहर्ट्ज 10 वी / मी
100KHz-1GHz 30 वी / मी
तेजी से क्षणिक फट परीक्षण 4kV
सुरक्षा कक्षा II
मीटर खोल पानी के सबूत संरक्षण दर IP54



संबंध वोल्टेज (V) वर्तमान (ए) अधिकतम करंट (A) स्थिर







सिंगल फेज़

सीधा सम्बन्ध

120







5,10,20 है

40 1600 रु
120 60 1600 रु
220 १० 3200 है
220 २० 2400 है
220 40 1600 रु
220 50 1600 रु
220 60 1000



एम-बॉक्स आयाम:



STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 0



कार्यक्षमता

1. माप

सकारात्मक सक्रिय और आरक्षित सक्रिय ऊर्जा माप समारोह।

2. प्रीपेमेंट

एम-बॉक्स लोड आपूर्ति को बंद कर देता है जब उपयोगकर्ता का क्रेडिट 0 हो जाता है, तो उपयोगकर्ता CIU पर इनपुट 20digits TOKEN द्वारा रिचार्ज कर सकते हैं।

3. कम साख

अलार्म मूल्य इसी टोकन इनपुट द्वारा निर्धारित किया जा सकता है।

4. लोड नियंत्रण समारोह

एम-बॉक्स को लोड कंट्रोल थ्रेशोल्ड के लिए प्रोग्राम किया जा सकता है, यदि वर्तमान पावर थ्रेशोल्ड से अधिक है।मीटर उपयोगकर्ता लोड को काट देगा।

5. इवेंट रिकॉर्डिंग

M-Box कवर ओपनिंग / रिवर्स करंट / पॉवर ऑफ इवेंट के कुल समय और नवीनतम 10 बार इवेंट का समय रिकॉर्ड करेगा।

6. स्व-परीक्षण

एम-बॉक्स में एक स्व-परीक्षण कार्य है, यह एलसीडी और रिले आदि का परीक्षण कर सकता है और परिणामों की सीधे रिपोर्ट कर सकता है।

7. टूयू टैरिफ:

TOU टैरिफ को TOKEN के अनुरूप इनपुट करके सेट किया जा सकता है।

8. ओवरड्राफ्ट संग्रह:

बिजली के ओवरड्राफ्ट को दिन या महीने के हिसाब से महीने में इकट्ठा किया जा सकता है।

9. सूचना जांच:

उपभोक्ता CIU पर संक्षिप्त कोड इनपुट करके क्रेडिट रिमेन, कुल खरीदे गए और कुल क्रेडिट जैसे डेटा की जांच कर सकते हैं।

10. विरोधी छेड़छाड़:

चुंबकीय क्षेत्र और खुले आवरण घटना का पता लगाने के बाद मीटर स्वचालित रूप से वाल्व को बंद कर देगा।

11. संचार:

①GPRS: एम-बॉक्स जीपीआरएस मॉड्यूल के माध्यम से डेटाबेस सर्वर को एएमआई सिस्टम संचार के साथ उपलब्ध है

MLORA-RF: LORA-RF द्वारा CI- बॉक्स के साथ CIU संचार।



ध्रुव / दीवार पर स्थापना

क्षैतिज और ऊर्ध्वाधर सलाखों और घेरा सहित स्थापना सामान का पूरा सेट बॉक्स से स्वतंत्र रूप से पैक किया जाता है।जैसा कि ऊपर दिखाया गया है, भाग 1 घेरा, भाग 2 क्षैतिज पट्टी और भाग 3 ऊर्ध्वाधर पट्टी है, जबकि क्षैतिज बार और घेरा की आकार की जानकारी चित्र में देखी जा सकती है।

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 1



बिजली के खंभे पर स्थापना प्रक्रिया के दौरान नीचे दिए गए कदम उठाए जाएंगे:

, मीटर बॉक्स के पीछे उचित स्थिति पर क्षैतिज बार के लिए ऊर्ध्वाधर बार और बोल्ट स्थापित करें, और शिकंजा के साथ ठीक करें।

Bol बोल्ट पर क्षैतिज पट्टी स्थापित करें।

पोल पर घेरा ठीक करें।

Scre शिकंजा का उपयोग करके मीटर बॉक्स के साथ घेरा ठीक करें।

ऊर्ध्वाधर बार की पूरी तरह से 2 इकाइयां, क्षैतिज पट्टी की 2 इकाइयां और स्थापना के लिए 2 इकाई घेरा है।



पावर केबल कनेक्शन

पावर केबल्स को मीटर बॉक्स के तल पर केंद्रित किया जाता है, जिसे केबल फिक्सर के माध्यम से डाला जाता है, और इनपुट टर्मिनलों, तटस्थ टर्मिनलों और आउटपुट टर्मिनलों के शिकंजे से जुड़ा होता है।इनपुट केबल तांबे के केबल होंगे जो BV 2 50 मिमी 2 से छोटे होंगे, और आउटपुट केबल तांबे के केबल होंगे जो BV copper 16 मिमी 2 से कम नहीं होंगे।

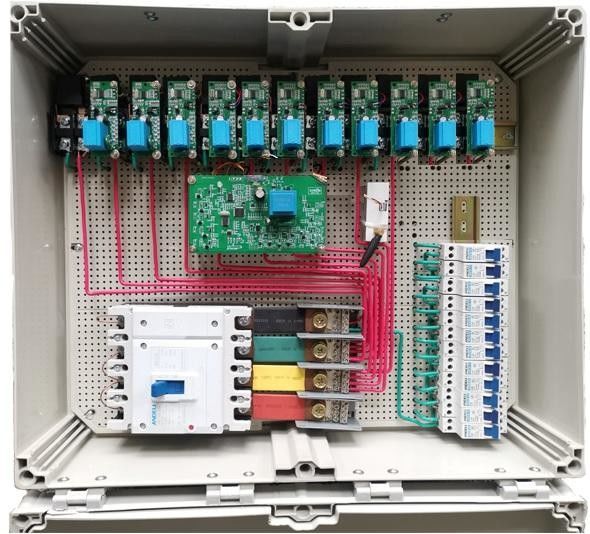

मीटर बॉक्स के अंदर इनपुट टर्मिनलों, तटस्थ टर्मिनलों और आउटपुट टर्मिनलों का विन्यास नीचे दिखाया गया है।



कनेक्शन खंभों की विस्तृत संख्या को आइटम 3.2.9, 3.2.10 और 3.2.7 में दिखाया गया है।

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 2



कनेक्शन आरेख जैसा कि नीचे दिखाया गया है:

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 3

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 4





ए ‐ में तीन चरणों के चरण ए की इनपुट लाइन
B ‐ में तीन चरणों के चरण बी की इनपुट लाइन
C ‐ में तीन चरणों के चरण सी की इनपुट लाइन
एन N में तीन चरणों की एन लाइन की इनपुट लाइन
ए 1 फेज ए का पहला मीटर
ए 2 चरण ए का दूसरा मीटर
ए 3 चरण ए का तीसरा मीटर
ए 4 चरण ए के 4 मीटर
बी 1 फेज बी का पहला मीटर
बी 2 चरण बी का दूसरा मीटर
बी 3 चरण बी का तीसरा मीटर
बी 4 चरण बी के 4 मीटर
सी 1 फेज़ C का पहला मीटर
सी 2 चरण सी के 2 मीटर
सी 3 चरण सी के 3 मीटर
सी 4 चरण सी के 4 मीटर



स्थापना और CIU का कनेक्शन

CIU का अर्थ है ग्राहक इंटरफ़ेस इकाई, जो नीचे दिए गए कनेक्शन आरेख के बाद उपयोगकर्ता के घर में स्थापित डिवाइस है।इसकी कनेक्शन विधि मीटर के कनेक्शन के समान है।UIU ऊर्जा को मापता नहीं है, बल्कि इसके बजाय, यह मापा ऊर्जा डेटा को प्रदर्शित करता है।इसलिए यूआईयू के एल और एन चरण के आउटपुट लाइनों का उपयोग किया जाना अनिवार्य नहीं है।

CIUs के पावर केबल लगाने के बाद, CIU स्वचालित रूप से LORA-RF मॉड्यूल द्वारा एम-बॉक्स से जुड़ जाएगा।

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 5

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 6

प्रीपेड वॉटर मीटर रिचार्ज करने के लिए तीन समाधान

1 है। Stronpay वेंडिंग सॉफ्टवेयर द्वारा

। वाया लोकल सेल्स पॉइंट या हैंडहेल्ड मोबाइल वेंडिंग यूनिटSTS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 7

वेंडिंग सॉफ्टवेयर का संचालन

1. वेंडिंग सिस्टम लॉगिन करें

2. मीटर संख्या पंजीकरण

3. ग्राहक जानकारी पंजीकरण

4. मूल्य निर्धारण

5. खाता खोलें

6. वेंडिंग / टॉपिंग मीटर

7. टोकन प्राप्त करें

8. कीपैड के साथ मीटर तक इनपुट टोकन

9. रिचार्जिंग सफलतापूर्वक



2. एपीआई के साथ तीसरे पक्ष के मंच या स्थानीय मोबाइल भुगतान द्वारा

मोबाइल फोन के माध्यम से

एपीआई: एप्लिकेशन प्रोग्राम इंटरफ़ेस, जो तीसरे पक्ष एपीपी और हमारे स्ट्रोनपे वेंडिंग सॉफ्टवेयर को जोड़ने वाला समझौता है।

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 8STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 9



3. एएमआई सिस्टम द्वारा

लोरा-आरएफ और जीपीआरएस मॉड्यूल के माध्यम से दूर से रिचार्ज करें

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 10

AMI सिस्टम द्वारा रिचार्ज कैसे करें?

STS एंटी करप्शन वॉटरप्रूफ मीटर बॉक्स, IP54 आउटडोर मीटर बॉक्स 11
