उत्पत्ति के प्लेस:
हुनान
ब्रांड नाम:
Stron
प्रमाणन:
STS
मॉडल संख्या:
दो-पाइप डायफ्राग

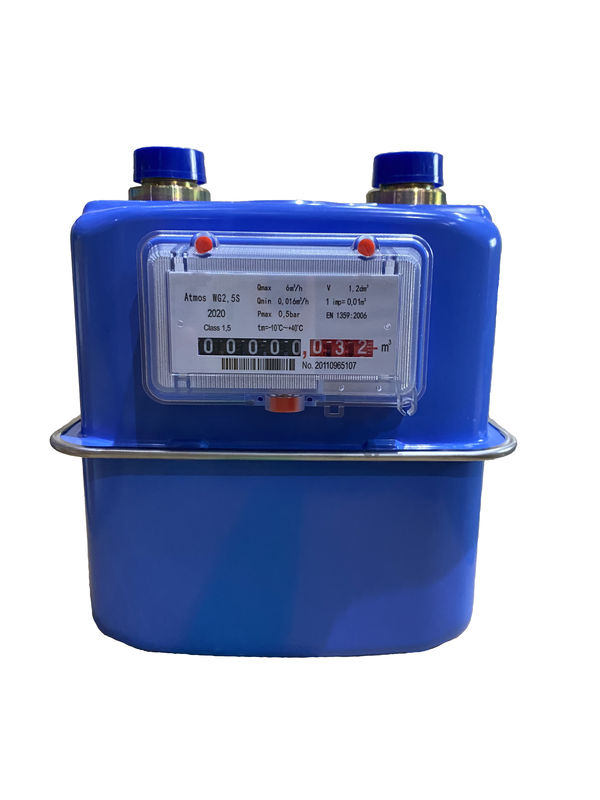

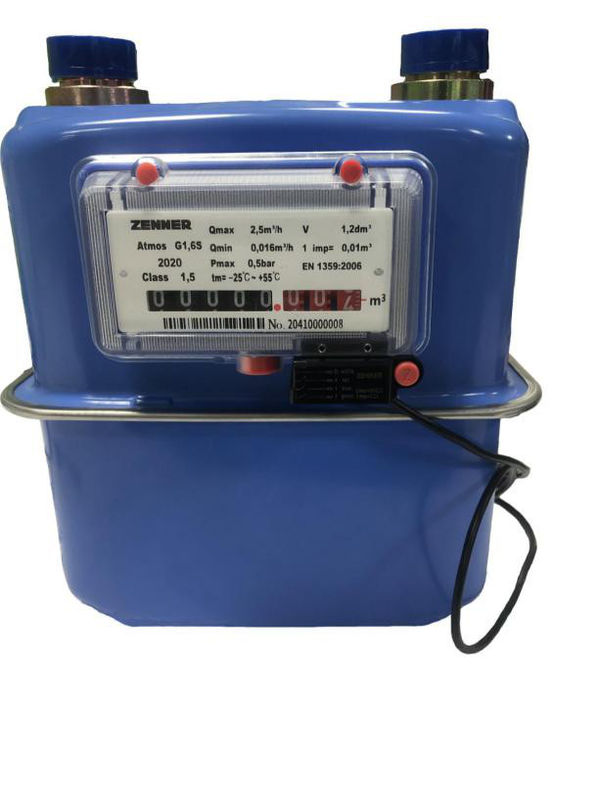

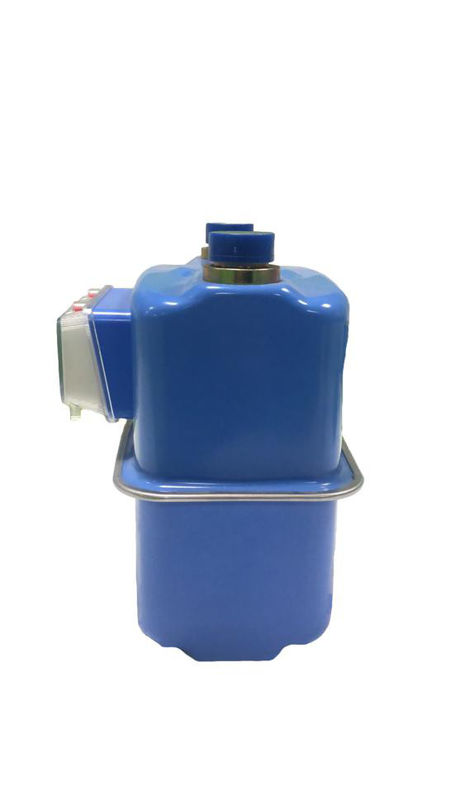

कॉम्पैक्ट प्रकार दो-पाइप डायाफ्राम गैस मीटर G1.6MS |G2.5MS | जी 4 एस
ठोस निर्माण की गुणवत्ता, उच्च परिशुद्धता, सुरक्षा और उन्नत तकनीकी विवरणों की एक श्रृंखला ATMOS बनाती है। डायाफ्राम गैस मीटर एक उच्च अंत मापने वाला रिंग इंस्ट्रूमेंट है। डियाफ्राम गैस प्रवाह मीटर G1.6, G2.5 और G4.6 में उपलब्ध हैं। यह प्रकार साधन उच्च माप सटीकता, स्थिर निरंतर माप, लंबे जीवन और उच्च विश्वसनीयता की विशेषताओं है। उच्च ग्रेड सामग्री के उपयोग के लिए, डायाफ्राम गैस मीटर संक्षारण प्रतिरोध, ऑक्सीकरण प्रतिरोध और मजबूती प्रदान करते हैं। निर्माण गुणवत्ता, उच्च परिशुद्धता, सुरक्षा और उन्नत तकनीकी विवरणों की एक श्रृंखला ATMOS® डायाफ्राम गैस मीटर को एक उच्च अंत मापने वाला रिंग इंस्ट्रूमेंट बनाती है। डियाफ्राम गैस फ्लो मीटर G1.6, G2.5 और G4 मॉडल में उपलब्ध हैं। इस प्रकार के इंस्ट्रूमेंट में उच्च माप की विशेषताएं होती हैं। सटीकता, स्थिर निरंतर माप, लंबे जीवन और उच्च विश्वसनीयता।उच्च श्रेणी की सामग्री के उपयोग के कारण, डायाफ्राम गैस मीटर जंग प्रतिरोध, ऑक्सीकरण प्रतिरोध और मजबूती प्रदान करते हैं।
झिल्ली गैस मीटर मुख्य रूप से एक मापने वाले कक्ष, एक स्लाइड वाल्व और एक डिस्प्ले से बना होता है। रबर झिल्ली मापने के कक्ष को दो भागों में विभाजित करता है, जो एक स्लाइड वाल्व द्वारा वैकल्पिक रूप से पाइप इनलेट से जुड़े होते हैं। झिल्ली गैस के दबाव को महसूस करती है और फैलती है और पैमाइश कक्ष में ले जाता है, ताकि पैमाइश कमरे के दो भागों में गैस साँस और वैकल्पिक रूप से छुट्टी दे दी है। स्लाइड वाल्व की प्रत्यावर्ती गति गैस का एक सतत प्रवाह बनाता है, जो लिंकेज तंत्र द्वारा प्रदर्शन के लिए प्रेषित होता है के माध्यम से मात्रा दिखाएं।
प्रदर्शन गुण
1. NMi द्वारा MID के अनुसार स्वीकृत
2. जस्ती स्टील पाउडर-लेपित आवास के लिए अधिकतम जंग प्रतिरोध किया है
3. पूर्ण प्रतिरोधी (HTB) EN1359 के अनुसार 0.1 बार तक
4. त्रुटि वक्र को समायोजित करने के लिए एकीकृत प्रणाली
5. उच्च गुणवत्ता वाले डायाफ्राम के उपयोग के कारण दीर्घकालिक स्थिरता
6. पल्सर के साथ शुद्ध
7. वैकल्पिक: रिवर्स प्रवाह प्रबल
8.Hinging सामग्री: जस्ती स्टील शीट या डाई-कास्ट एल्यूमीनियम
9. गैस मीडिया: प्राकृतिक गैस, टाउन गैस, बायोगैस तरल गैस और मीथेन गैस
तकनीकी डेटा Atmos® G1.6s |G2.5S| जी 4 एस
| आकार | G1.6 | G2.5 | जी -4 | |
| नाममात्र प्रवाह दर | 1.6 एम 3 / एच | 2.5 एम 3 / एच | 4 एम 3 / एच | |
| अधिकतम प्रवाह दर | 2.5 एम 3 / एच | 4 एम 3 / एच | 6 एम 3 / एच | |
| न्यूनतम प्रवाह दर | 0.016 एम 3 / एच | 0.025 एम 3 / एच | 0.04 एम 3 / एच | |
| चक्रीय आयतन | 1.2 डीएम 3 | 1.2 डीएम 3 | 1.2 डीएम 3 | |
| अधिकतम काम का दबाव | 0.5 बार | 0.5 बार | 0.5 बार | |
| दबाव से नुकसान | <200 पा | <200 पा | <200 पा | |
| अधिकतम पढ़ने | 99999.9998 है | 99999.9998 है | 99999.9998 है | |
| न्यूनतम पढ़ना | 0.0002 है | 0.0002 है | 0.0002 है | |
| वर्किंग टेम्परेचर | -20-55 ℃ | -20-55 ℃ | -20-55 ℃ | |
| भंडारण तापमान | -30-60 ℃ | -30-60 ℃ | -30-60 ℃ | |
| पल्स मूल्य | 0.01 मी३/ पल्स | 0.01 मी३/ पल्स | 0.01 मी३/ पल्स | |
| एक्यूरेसी क्लास | कक्षा 1.5 | कक्षा 1.5 | कक्षा 1.5 | |
| वजन | 110/130 मिमी | 1.8 किलो | 1.8 किलो | 1.8 किलो |
| 152.4 मिमी | 2.0 किग्रा | 2.0 किग्रा | 2.0 किग्रा | |
|
त्रुटि: Qmin ≦ Q min 0.1Qmax 0.1 क्यूमैक्स ≦ क्यू m क्यूमैक्स |
± ३ | ± ३ | ± ३ | |
| ± 1.5 | ± 1.5 | ± 1.5 | ||
आयाम डायाफ्राम गैस मीटर Atmos®G1.6s |G2.5S| जी 4 एस
| ए | 90 mm 0.50 मिमी | 110 mm 0.50 मिमी | 130 mm 0.50 मिमी | 152.4 ± 0.50 मिमी | ||
| सी | 226 मिमी | 218 मिमी | ||||
| ख | M30 × 2-6 ग्रा | GB | जी।/।ख | जी 1 बी | NPT N '' | बीएस 746 1 ' |
